單流束旋翼幹式球閥表CD08TAR－（15～20）E/F

一、概述

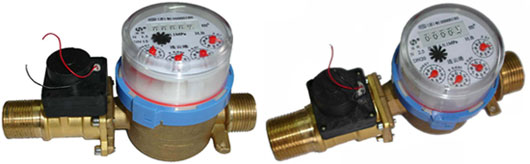

CD08單流幹式配閥水表是用於計量和控製流經自來水管道的水體積總量的儀表。該產品采用了單流束水表結構及低扭矩球閥，具有體積小、重量輕、靈敏度高及閥門開啟扭矩低等特點。用其作為智能水表的基表可節約空間，設計出的智能水表體積小巧，外形美觀，是智能表生產企業配套基表的較佳選擇。
二、結構特點
單流幹式配閥水表具有如下特點：
1、 防磁結構，不受外來磁場幹擾。
2、 該水表體積小巧、外表美觀。
3、 由於在同軸方向進出水，防堵能力強。
三、技術特性
1、結構外形

2．流量測量誤差
a.從包括最小流量（Q1） 至不包括分界流量（Q2）的低區為±5％
b.從包括分界流量（Q2）至包括過載流量（Q4）的高區為±2％

3．工作壓力與溫度
P≤1.0Mpa   T≤50℃
 注：若更換合適材料，可以用於90℃以上的熱水中

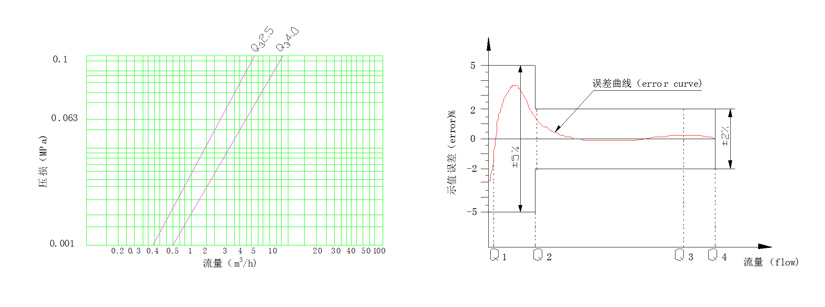

壓力損失曲線 Pressure loss curve                                                                  示值誤差限與流量曲線FLOW-ERROR CURVE

SIZE口徑	mm	15	20
	inch	1/2	3/4
最小流量Q1 誤差範圍±5%	L /h	31	50
分界流量Q2 誤差範圍±2%		50	80
公稱流量Q3	m3/h	2.5	4
最大流量Q4		3.125	5
最大讀數	m3	99999.9999	99999.9999
最小讀數	m3	0.00005	0.00005
工作壓力	MPa	1.6	1.6
無接管長度 I	mm	165	195
帶接管長度 L		255	295
B		72.6	72.6
傳動比	n/L	30	23
螺釘		GB/T70 M4×10	GB/T70 M4×10

4. 電動球閥
①球閥閥體材料為黃銅，額定工作電壓為DC3～6V。
②耐用性：電動球閥開、關閥動作1000次後，使閥門處於關閉狀態，在水源壓力≥0.3MPa時，泄露量DN15球閥≤15L /h，DN20球閥≤20L /h。
③執行機構
殼體材料：增強聚甲醛
DN15球閥：傳動比：1275。電機：RF-300，3V電壓下：啟動力矩18g•cm；空載開、關閥時間：≤7S；開、關閥電流: 空載≤35mA，在0.6MPa壓力下，≤100 mA；堵轉電流：≤260mA，堵轉時閥杆輸出力矩：≥20Kgf•cm。
DN20球閥：傳動比：1800。電機：RF-320，3V電壓下：啟動力矩32g•cm；空載開、關閥時間：≤9.5S；開、關閥電流: 空載≤40mA，在0.6MPa壓力下，≤100 mA；堵轉電流：≤450mA，堵轉時閥杆輸出力矩：≥45Kgf•cm。
④其他各項指標符合CJ/T 133-2001《IC卡冷水水表》中關於電動球閥的相關要求。

四 、安裝與使用
1、 流量計必須水平安裝，保持殼體上箭頭方向與水流方向相同;
2、 新裝管道務必將管道內的石子、泥沙、麻絲等雜物衝洗幹淨再裝流量計，以免造成流量計故障；
3、 流量計不應直接與管道連接，流量計與管道之間應有管接頭、連接螺母、接管墊圈等附件。拆裝流量計時，切不可用力硬扳，以免損壞流量計；
4、 流量計長期使用，管道內的雜質、鐵鏽等物會堵塞濾網或進入表內，造成誤差增加或影響正常運轉，因此每隔一段時間應由專業人員清洗一次。
五、附件
根據客戶需要，每隻流量計可配套
提供管接頭、連接螺母、接管密封墊圈各兩隻。
