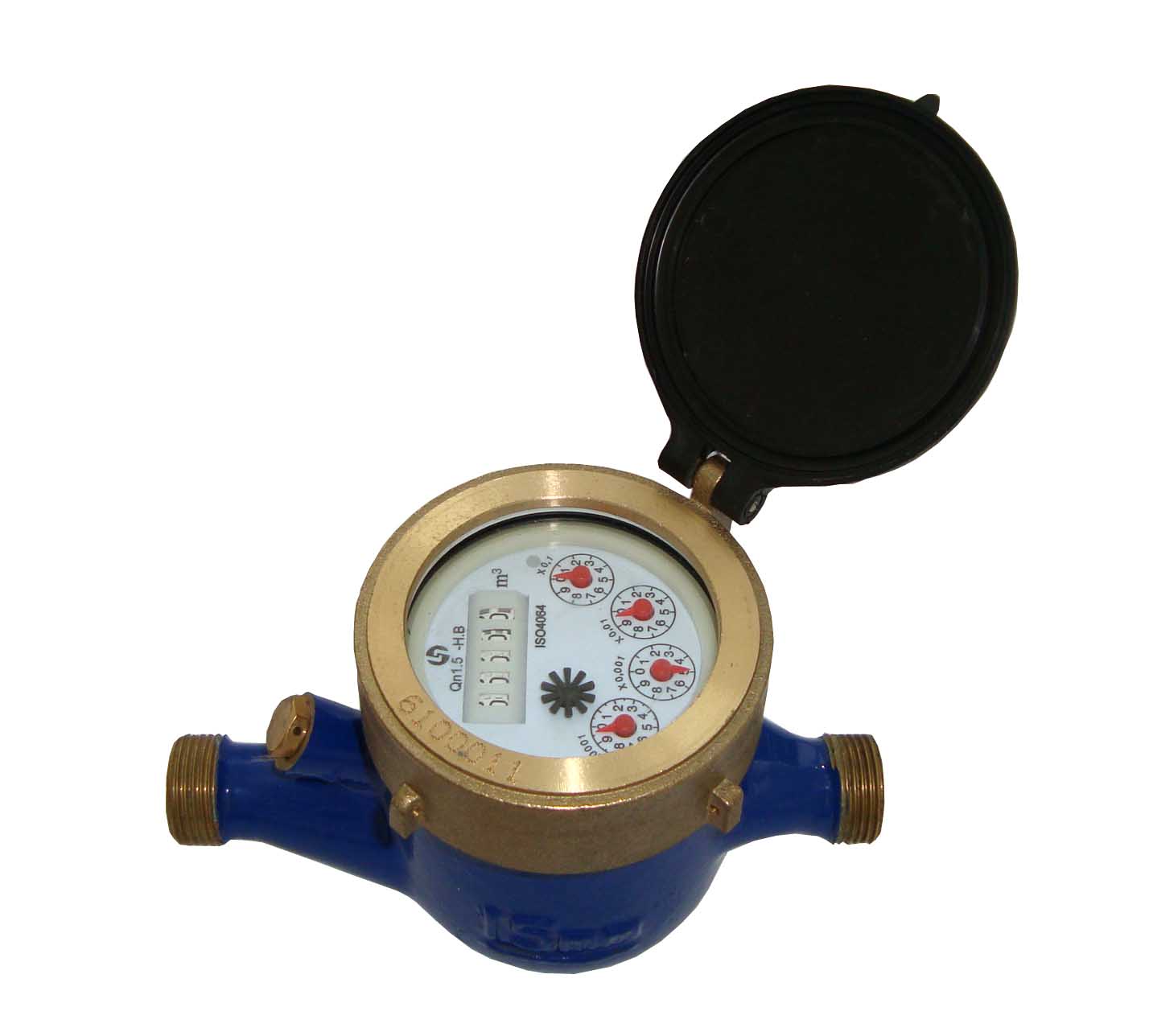

多流束旋翼幹式冷水表（銅殼）DS90TAR-(15～50)E/H
用途：用來記錄流經自來水管道冷水的總量。
工作條件:
★ 水壓：不大於1.0MPa（10bar）
★ 水溫：不超過30℃
特點：
★ 量程大 精確度高
★ 性能曲線穩定
★ 采用優質耐蝕材料，使用壽命長
★ 傳動性能穩定可靠
★ 防磁結構
★ 壓力損失小
★ 抽真空的計數器，表玻璃不被霧化
示值誤差:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5% 。
本水表技術參數符合國際標準ISO 4064 規定，並取得質量體係ISO 9001認證。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱 Description
|
單位
Unit
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑 Nominal size
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
inch
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
過載流量（Q4）Overload flowrate
|
m3/h
|
3.125
|
5
|
7.875
|
12.5
|
20
|
3125
|
|
常用流量（Q3）Permanent flowrate
|
m3/h
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
|
分界流量（Q2）Transitional flowrate
|
l/h
|
50
|
80
|
126
|
200
|
320
|
500
|
|
最小流量（Q1）Minimum flowrate
|
l/h
|
31.3
|
50
|
78.8
|
125
|
200
|
312.5
|
|
最小讀數 Min. reading
|
l
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
|
最大讀數 Max. reading
|
m3
|
99999
|
99999
|
99999
|
99999
|
999999
|
999999
|
|
最大工作壓力 MAP
|
MPa
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
|
壓力損失 ΔP at the Q3
|
MPa
|
< 0.063
|
< 0.063
|
< 0.063
|
< 0.063
|
< 0.063
|
< 0.063
|
|
L
|
mm
|
145
|
190
|
260
|
260
|
245
|
300
|
|
165
|
300
|
|
I
|
mm
|
225
|
288
|
378
|
378
|
373
|
428
|
|
245
|
428
|
|
H
|
mm
|
120
|
120
|
130
|
130
|
170
|
170
|
|
h
|
mm
|
37
|
37
|
44
|
44
|
65
|
65
|
|
B
|
mm
|
97.5
|
97.5
|
97.5
|
97.5
|
130
|
130
|
|
重量
Weight
|
不帶連接件
Without connections
|
Kg
|
1.30
|
1.44
|
2.30
|
2.38
|
3.3
|
5.21
|
|
1.26
|
3.5
|
|
帶連接件
With connections
|
1.48
|
1.70
|
2.73
|
3.10
|
4.25
|
6.50
|
|
1.43
|
4.45
|
外形尺寸 OVERALL DIMENSIONS
流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
