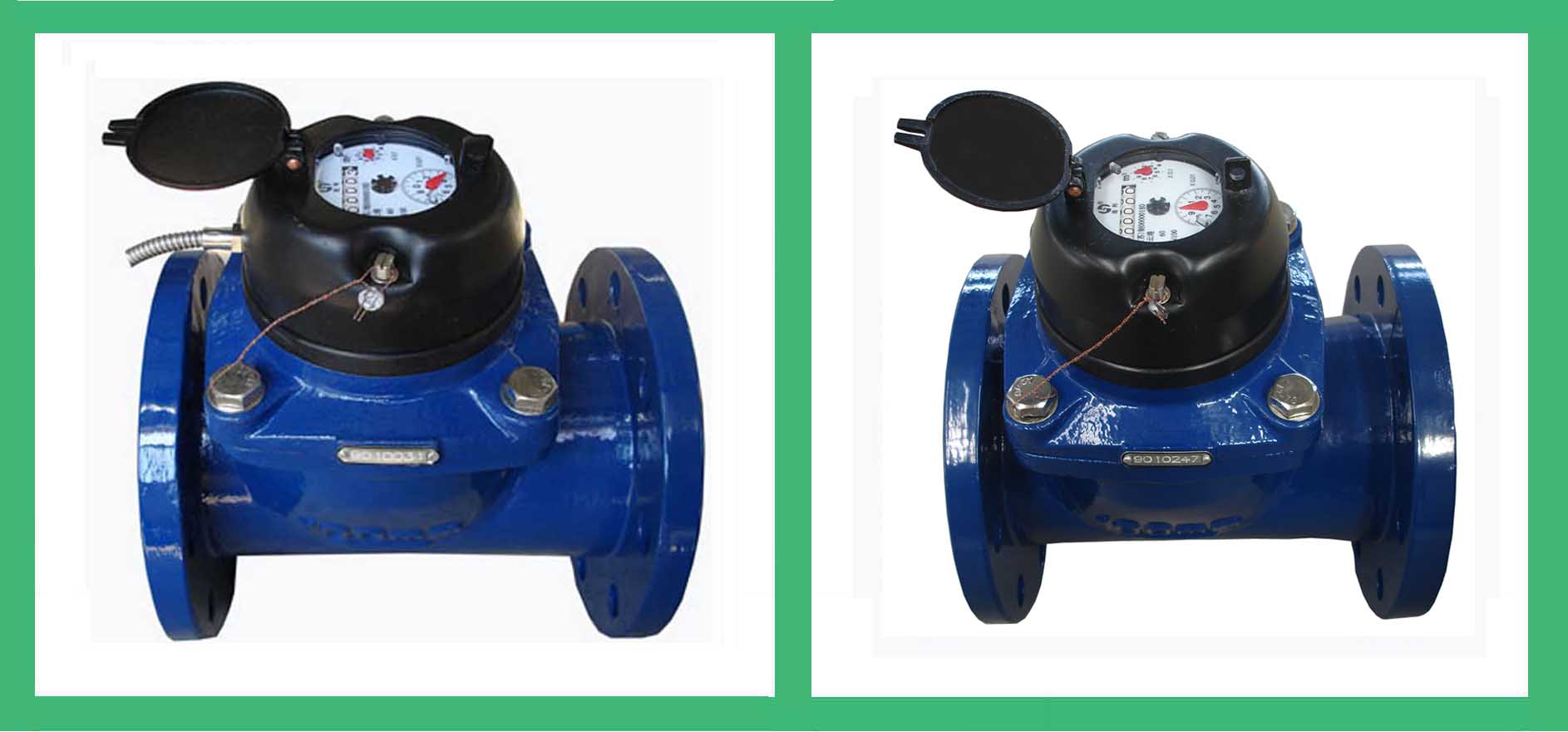

水平螺翼可拆卸幹式冷水表LXLGC－（50～500）E/C

用　　途：用於測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa（10bar） 或1.6MPa（16bar）    水溫：冷水0.1℃～50℃；
特　　點：本水表為可拆幹式磁傳動水表，具有以下優點：傳動阻力小，流通能力大，計量精度高，使用壽命長，
零部件通用性好，維修方便，計數器抽真空，讀數永遠保持清晰。該係列水表皆可附加遠傳輸出裝置，脈衝當量為100升/脈衝、1000升/脈衝和10000升/脈衝。

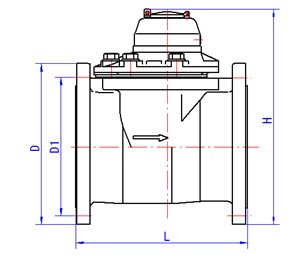

外形尺寸



口徑 DN	長 L	寬 B	高 H	連接法蘭			公稱壓力 MPa	重量 kg
				法蘭外徑D	螺栓孔中心圓直徑D1	連接螺栓
mm
50	200	165	239	165	125	4×M16	1.0	10
							1.6
65	200	185	247	185	145	4×M16	1.0	13.5
							1.6
80	225	200	257	200	160	8×M16	1.0	15.5
							1.6
100	250	220	316	220	180	8×M16	1.0	18.5
							1.6
125	250	250	326	250	210	8×M16	1.0	24.8
							1.6
150	300	285	374	285	240	8×M20	1.0	27.6
							1.6
200	350	340	401	340	295	8×M20	1.0	47.5
						12×M20	1.6	48
250	450	395	465	395	350	12×M20	1.0	79
		405	468	405	355	12×M24	1.6	81
300	500	445	488	445	400	12×M20	1.0	93
		460	493	460	410	12×M24	1.6	95
350	500	505	592	505	460	16×M20	1.0	125
400	600	565	663	565	515	16×M24	1.0	185
		580		580	525	16×M27	1.6	199
500	800	670	765	670	620	20×M24	1.0	320
		715		715	650	20×M30	1.6	340

 主要技術參數

公 稱   口 徑 mm	計量   等級 Q3/Q1	過載流量Q4	常用流量Q3		分界流量Q2	最小流量Q1	最小讀數	最大讀數
		m3/h					m3
50	50	31.25	25	0.8		0.5	0.001	999999
65	50	50	40	1.28		0.8	0.001	999999
80	50	78.75	63	2.016		1.26	0.001	999999
100	50	125	100	3.2		2.0	0.001	999999
125	50	200	160	5.12		3.2	0.001	999999
150	50	312.5	250	8.0		5.0	0.01	9999999
200	50	500	400	12.8		8.0	0.01	9999999
250	50	787.5	630	20.16		12.6	0.01	99999999
300	50	1250	1000	32		20	0.1	99999999
350	40	1750	1400	56		35	0.1	99999999
400	50	2000	1600	51.2		32	0.1	99999999
500	50	3125	2500	80		50	0.1	99999999

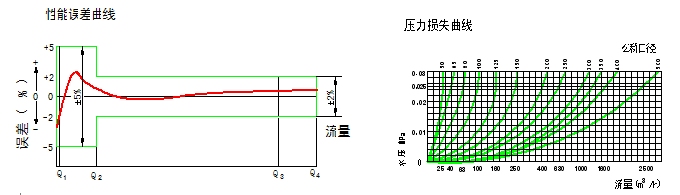

示值誤差值：
從分界流量到過載流量為 ±2%，從最小流量到分界流量（不包括分界流量）為 ± 5%
